控制電纜屏蔽層接地

控制電纜屏蔽層接地可讓屏蔽層感應的信號從低阻抗的通道導走，因為地信號的阻抗比較低，所以都喜歡連接到地上，避免電纜上的脈沖信號在沒有接地的屏蔽層上形成環流導致屏蔽層不同點電勢差異而引起噪聲傳輸。

一、控制電纜屏蔽層接地的原則：

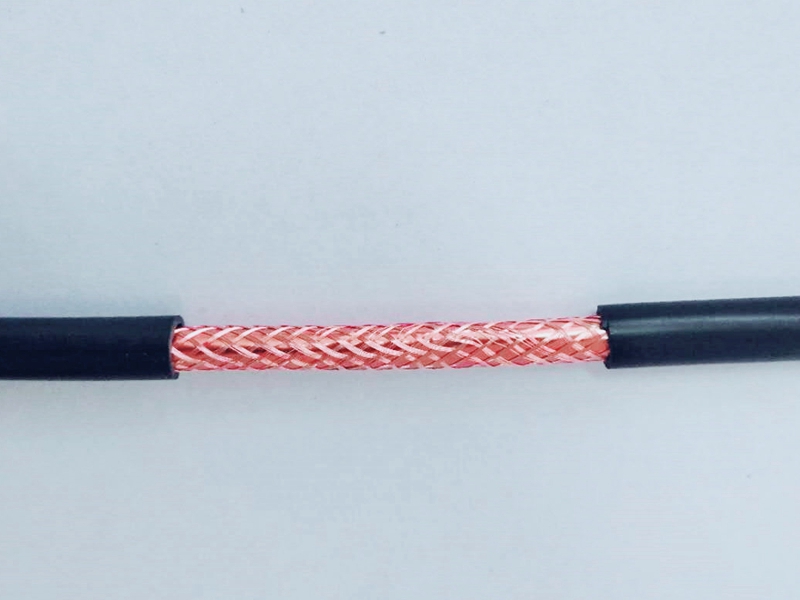

屏蔽電纜的屏蔽層用接地線焊接引出即可，接到專用接地銅排上。接地線選用≥1.5mm的黃綠軟銅線。接到接地銅排一端的地線須掛錫或壓線鼻子，必須保證每一根接地線與銅排可靠連接。嚴禁使用電纜內的空線替代屏蔽層接地。目前相關規程和規范沒有明確要求這種情況下是采用單端接地還是兩端接地，根據電纜接線的工程實踐，是采用單端接地，接地點的選擇按取用原則來處理。

二、控制電纜屏蔽層接地方式

1、電氣設備之間的電纜屏蔽接地
主控或網控室至高壓開關場的繼電保護電纜，其屏蔽層應在開關場和控制室內兩端接地。在控制室內，屏蔽層宜接于保護屏內的接地銅排上；在開關場，屏蔽層應在與高壓設備有一定距離的端子箱內接地?；ジ衅髅肯喽位芈方?jīng)兩芯屏蔽電纜從高壓箱體引至端子箱，該電纜屏蔽層在高壓箱體和端子箱兩端接地。如果瓦斯繼電器到中間端子箱過渡時，瓦斯繼電器到端子箱的控纜必須兩端接地，端子箱再到保護屏的控纜兩端也必須接地。

主廠房?jì)壤^電保護電纜，其屏蔽層應在就地設備端子箱和主控保護盤內進行兩端接地；另外，用于主廠房?jì)绕渌糠值谋Ｗo及控制電纜，亦采用兩端接地：如高壓盤－低壓盤、低壓盤－MCC盤、高、低壓盤-就地控制箱之間的屏蔽電纜。同列盤之間的盤連電纜同樣屏蔽層要兩端接地。

對于雙層屏蔽電纜，內屏蔽應一端接地，外屏蔽應兩端接地，即雙屏蔽電纜的一端應使內層屏蔽與外層屏蔽焊接到一起，然后用接地線焊接引出到保護盤或光端設備終端上的接地銅排上，另一端只引出外屏蔽層接地。另外，傳送音頻信號所采用的屏蔽雙絞線，其屏蔽層應在兩端接地；保護至音頻接口的控制電纜應采用雙絞雙屏蔽電纜，每一個接點用一對芯傳送，屏蔽層應兩端接地。

2、至DCS盤柜的電氣電纜屏蔽接地
高壓開關場、主控和網控保護盤、變壓器以及高、低單端壓盤至DCS的屏蔽電纜采用單端接地方式。單端接地點一般按取用原則設置，凡是從以上設備送到DCS盤柜的反饋信號（位置、故障和模擬量信號），均應在DCS側做單端接地；凡是從DCS盤柜送出的控制指令（合、跳閘或其他指令），均應在保護盤側做單端接地。

三、控制電纜屏蔽層接地應符合下列要求：
a)作為傳輸模擬信號回路的控制電纜和屏蔽層作為信號返路的同軸電纜，其屏蔽層宜采用集中一點接地方式，不得兩點接地。
b)控制電纜屏蔽層除a)情況需要一點接地外，其余宜采用兩點接地。選擇兩點接地時，應考慮在暫態電流作用下電纜屏蔽層不致被燒熔。
c)當電纜屏蔽層采用一點接地時，其接地點應根據信號源和接收端是否接地來確定。
d)采用雙重屏蔽或復合式總屏蔽時，內屏蔽層為一點接地，外層蔽層為兩點接地
